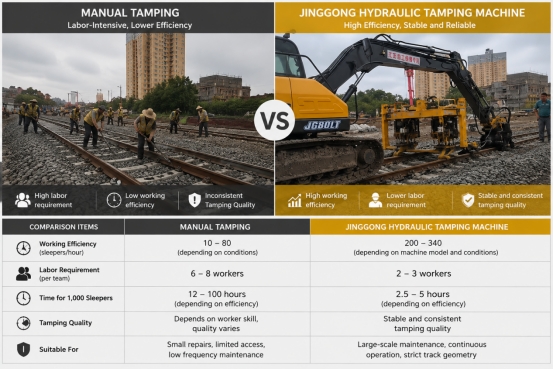

Apisonado manual o mecánico: ¿Qué método es más eficiente?

Para proyectos pequeños de mantenimiento ferroviario, el apisonamiento manual tiene un coste inicial menor, pero las máquinas de apisonamiento hidráulicas pueden proporcionar una productividad significativamente mayor y reducir la mano de obra necesaria cuando se requiere un mantenimiento continuo de la vía.

La diferencia clave no reside simplemente en la fuerza de compactación de la máquina, sino en la cantidad de traviesas que un equipo puede procesar durante el tiempo disponible para el mantenimiento ferroviario.

Los datos técnicos ferroviarios publicados muestran que algunos sistemas de compactación manuales pueden lograr alrededor de De 10 a 12 personas durmiendo por hora por cada manipulador., con un requerimiento de mano de obra de 6 personas por conjunto bajo una condición de trabajo específica. Otras referencias de la industria sitúan la productividad del apisonamiento manual en aproximadamente 40–80 personas durmiendo por hora por unidad, dependiendo del estado del balasto y de la habilidad del operador.

En comparación, las máquinas compactas de apisonamiento hidráulico suelen publicar una productividad en el rango de 200–400 personas durmiendo por hora, con ejemplos alrededor 260–320 personas durmiendo por hora.

Esto genera una diferencia significativa en la productividad cuando es necesario dar mantenimiento a cientos o miles de traviesas.

1. Apisonado manual: Bajo costo de equipo, alta demanda de mano de obra.

El apisonamiento manual sigue siendo práctico para pequeñas reparaciones, defectos aislados y lugares donde el acceso a los equipos es difícil, pero su productividad depende en gran medida de la mano de obra y de la fatiga de los trabajadores.

Una operación típica de apisonamiento manual requiere que los trabajadores realicen repetidamente lo siguiente:

1. Coloque la herramienta de apisonamiento

2. Romper o aflojar el balasto

3. Inserte la herramienta debajo de la traviesa.

4. Lastre compacto

5. Pasar a la siguiente posición

Para una pequeña reparación aislada, este método puede resultar económico debido a la baja inversión en equipos.

Sin embargo, la productividad disminuye cuando:

· Se utilizan traviesas de hormigón

· El balasto está muy compactado.

· Aumento de la profundidad de apisonamiento

· La geometría de la vía requiere correcciones repetidas.

· El trabajo continuo dura varias horas.

Por ejemplo, si un equipo logra 40 personas durmiendo por hora, mantener 400 literas requiere aproximadamente 10 horas productivas antes de considerar la rotación de trabajadores, el acceso a las vías, el movimiento de materiales y las interrupciones relacionadas con la seguridad.

En 10-12 personas durmiendo por hora, los mismos 400 durmientes podrían requerir más de 33 horas de trabajo directo de apisonamiento por cada apisonadora., basándonos en el ejemplo técnico ferroviario anterior.

Aquí es donde el apisonamiento manual se vuelve difícil de escalar.

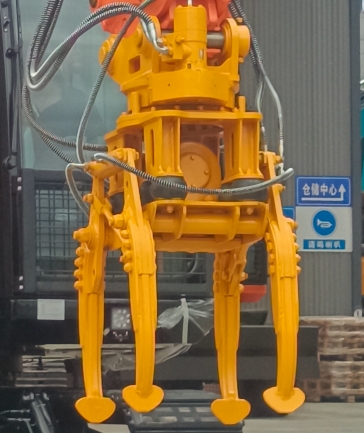

2. Apisonamiento hidráulico: La productividad proviene del ciclo de trabajo.

La principal ventaja del apisonamiento hidráulico no reside simplemente en una vibración más intensa, sino en la repetibilidad del ciclo de apisonamiento.

Una máquina apisonadora hidráulica puede integrar:

· Inserción de la herramienta de apisonamiento

· Vibración

· Compactación del balasto

· Reprimición

· Levantar o posicionar

en un ciclo mecánico controlado.

Por ejemplo, una especificación publicada para una máquina hidráulica enumera lo siguiente:

· Presión hidráulica: 5–6 MPa

· Frecuencia de vibración: 66,7 Hz

· Fuerza vibratoria: 22 kN

· Profundidad de compactación: aproximadamente 110 ± 10 mm

· Productividad: ≥270 personas durmiendo por hora

Otra lista de compactadoras de balasto hidráulicas 280–320 personas durmiendo por hora, con aproximadamente 22 kN fuerza vibratoria y 90–120 mm profundidad de inserción.

Estas cifras deben ser tratadas como productividad clasificada por el fabricante o de referenciaEn lugar de un rendimiento garantizado en campo, el rendimiento real depende en gran medida del estado del balasto, la separación entre traviesas, la geometría de la vía y la experiencia del operador.

3. ¿Qué tan grande es la diferencia de productividad?

Aquí es donde la comparación económica se vuelve interesante.

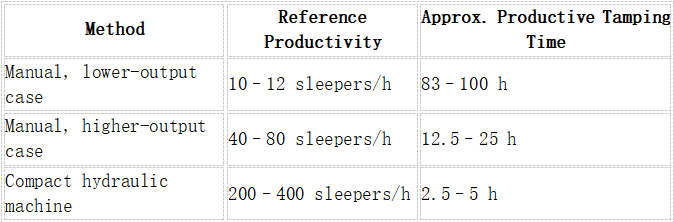

Supongamos que un proyecto de mantenimiento requiere 1.000 personas durmiendo ser compactado.

Las cifras anteriores se calculan a partir de rangos de productividad publicados y no deben interpretarse como una garantía de producción del proyecto.

Incluso en la comparación conservadora de 60 literas/hora manualmente frente a 270 literas/hora mecánicamente.La máquina hidráulica tiene aproximadamente 4,5 veces el rendimiento teórico.

Y lo que es más importante, el sistema mecánico logra esto con mucha menos gente realizando directamente el trabajo físico de compactación.

4. El costo de la mano de obra puede ser más importante que el precio de la máquina.

Para los contratistas, la comparación real debería ser el costo total por traviesa mantenida, y no simplemente el precio de compra de la máquina apisonadora.

Consideremos un ejemplo simplificado.

Un equipo manual de 6 trabajadores Produce 60 camas por hora.

Eso significa:

6 trabajadores ÷ 60 personas que duermen = 0,10 horas de trabajo/persona que duerme

Una máquina hidráulica operada por 2 trabajadores a 270 personas durmiendo por hora se obtiene:

2 ÷ 270 = 0,0074 horas de trabajo/dormitorio

Por lo tanto, la mano de obra teórica necesaria por persona que trabaja en una traviesa es considerablemente menor.

Esto no significa que la máquina elimine la mano de obra. Los operarios siguen siendo necesarios para:

· Operación de la máquina

· Seguridad en las vías

· Posicionamiento

· Inspección

· Mantenimiento

Pero la carga de trabajo física pasa de la compactación manual repetitiva al funcionamiento controlado por máquina.

5. ¿Cuándo sigue siendo la mejor opción el apisonamiento manual?

El apisonamiento manual no está obsoleto; sigue siendo útil cuando la zona de reparación es pequeña o el acceso a la máquina no es práctico.

Las aplicaciones típicas incluyen:

Pequeños defectos localizados

Por ejemplo:

· Una o varias traviesas dañadas

· Pequeñas áreas de balasto suelto

· Mantenimiento de emergencia

Acceso restringido

Las herramientas manuales pueden ser más fáciles de implementar en:

· vías cortas

· Áreas cercanas a las estructuras

· Lugares de difícil acceso

Mantenimiento de baja frecuencia

Si un contratista solo necesita realizar reparaciones menores ocasionales, la compra de una máquina hidráulica puede no estar justificada económicamente.

La clave es volumen de trabajo.

6. ¿Cuándo resulta más económico el apisonamiento hidráulico?

El apisonamiento hidráulico resulta cada vez más atractivo a medida que aumenta el número de traviesas y la frecuencia de mantenimiento requerida.

Es especialmente adecuado para:

· Largos tramos de vía

· Rehabilitación de vías férreas

· Programas de mantenimiento regulares

· Líneas de traviesas de hormigón

· mantenimiento de ferrocarriles de mercancías

· patios de la estación

· ferrocarriles industriales

Por ejemplo, si un contratista necesita apisonar 1.000 personas durmiendo cada mesLa diferencia entre dedicar aproximadamente de 3 a 5 horas productivas a la máquina y docenas de horas de trabajo manual se vuelve significativa.

El cálculo debe incluir:

Mano de obra + depreciación del equipo + combustible + mantenimiento + tiempo de posesión de la vía

en lugar de solo el precio de compra.

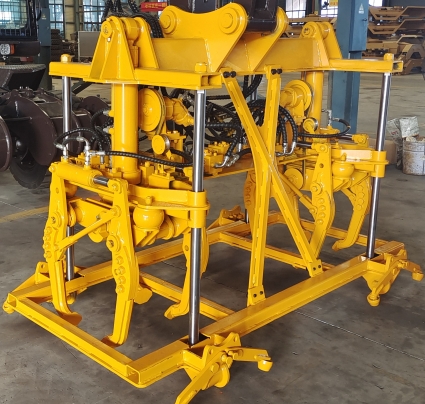

7. Apisonamiento hidráulico de cabezal simple frente a cabezal doble

Una vez seleccionado el apisonamiento mecánico, la siguiente pregunta es si es más apropiada una configuración de cabezal simple o de doble cabezal.

Un sistema de doble cabezal puede aumentar la productividad al permitir un mayor número de operaciones de compactación dentro de cada ciclo de trabajo.

Sin embargo, una mayor productividad no significa automáticamente que sea la mejor opción.

Cabezal único

Más adecuado para:

· Mantenimiento localizado

· Áreas complejas

· Espacio de trabajo limitado

· Contratistas de mantenimiento más pequeños

Cabeza doble

Más adecuado para:

· Tramos de vía continuos

· Mayor carga de trabajo diaria

· Ventanas de mantenimiento más amplias

· Proyectos donde la productividad es la prioridad

Algunos equipos compactos de apisonamiento de doble cabezal tienen una clasificación de alrededor de 100 personas durmiendo por hora, mientras que otras máquinas de apisonamiento hidráulico que utilizan diferentes configuraciones publican 260–340 personas durmiendo por horaEstas cifras demuestran por qué el sistema de "doble cabezal" por sí solo no debe utilizarse como garantía de productividad; la arquitectura completa de la máquina y el ciclo operativo son importantes.

8. El factor más importante: Ventana de mantenimiento

Para las empresas constructoras de ferrocarriles, ahorrar tiempo de ocupación de las vías puede ser más valioso que simplemente reducir los costes laborales.

Imagina que un equipo de mantenimiento ferroviario solo tiene un Ventana de trabajo de 4 horas.

En:

· 40 personas durmiendo/hora → aproximadamente 160 personas durmiendo

· 80 personas durmiendo/hora → aproximadamente 320 literas

· 270 personas durmiendo/hora → aproximadamente 1.080 personas durmiendo

Estos son cálculos teóricos y el rendimiento real en campo será menor una vez que se incluyan la configuración, el posicionamiento, la inspección y el movimiento.

Sin embargo, esta diferencia ilustra por qué el apisonamiento hidráulico se vuelve cada vez más valioso cuando el tiempo de ocupación de la vía férrea es limitado.

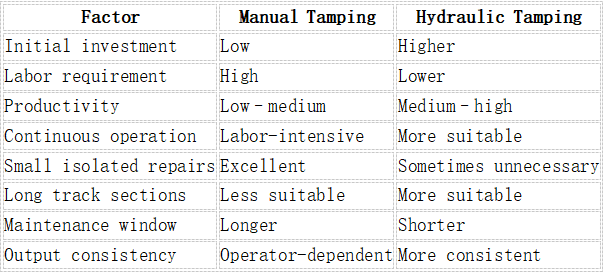

Apisonamiento manual frente a apisonamiento hidráulico: comparación final

Conclusión final

El apisonamiento manual sigue siendo una solución práctica para reparaciones ferroviarias pequeñas y localizadas, mientras que el apisonamiento hidráulico resulta más rentable cuando se tienen en cuenta el volumen de mantenimiento, las necesidades de mano de obra y el tiempo limitado de ocupación de la vía.

Por lo tanto, la decisión no debe basarse en:

“¿Cuánto cuesta la máquina?”

Una pregunta mejor sería:

“¿Cuántas traviesas necesitamos mantener, cuántos trabajadores están disponibles y cuánto dura el periodo de mantenimiento ferroviario?”

Para un proyecto que involucre solo unas pocas docenas de traviesas, el equipo manual puede seguir siendo la solución más sencilla.

Para cientos o miles de traviesas, la ventaja de productividad del apisonamiento hidráulico puede cambiar radicalmente la economía de la operación de mantenimiento.

En definitiva, el método de compactación más económico es aquel que mejor se adapta al volumen de mantenimiento, al estado de la vía, a la mano de obra disponible y al tiempo de trabajo requerido.

Preguntas frecuentes

¿Cuántas traviesas puede compactar manualmente por hora?
Las cifras publicadas varían ampliamente. Un informe de especificaciones técnicas ferroviarias 10-12 personas durmiendo por hora por cada dispositivo de manipulación manual., mientras que otra referencia de la industria da aproximadamente 40–80 personas durmiendo por hora por unidad, dependiendo de las condiciones de trabajo.

¿Cuántas traviesas puede manipular una máquina apisonadora hidráulica por hora?
Las máquinas hidráulicas compactas suelen publicar aproximadamente 200–400 personas durmiendo por hora, aunque la productividad real sobre el terreno depende de las condiciones de la vía y de los procedimientos operativos.

¿El apisonamiento hidráulico siempre es mejor que el apisonamiento manual?
No. El apisonamiento manual puede ser más económico para reparaciones pequeñas y aisladas donde no es necesario movilizar una máquina.

¿Qué es más importante: la fuerza de compactación o la productividad?

Ambos factores son importantes. La frecuencia de vibración, la fuerza de compactación y la profundidad de penetración determinan el rendimiento de la compactación, mientras que el ciclo operativo determina cuántas traviesas se pueden mantener durante el período de trabajo disponible..
